首页 >行业新闻 >沃蓝百科:反渗透系统设备配置说明及主要用途在工业水处理设备中,用得最多的就是反渗透工艺了。那么反渗透设备都是由那些备件组成的呢?每个备件又是起什么作用的呢?我们今天就来为大家介绍一下反渗透系统。

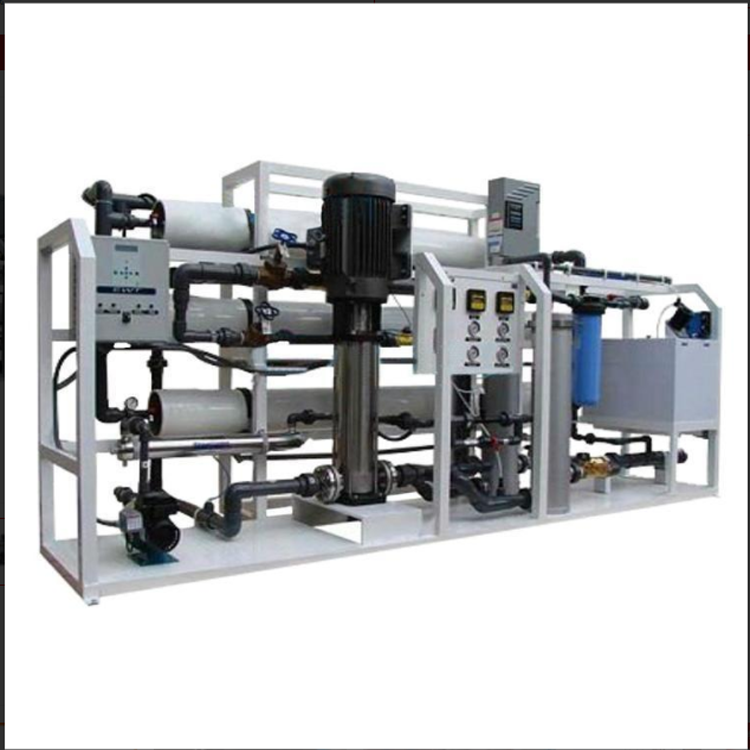

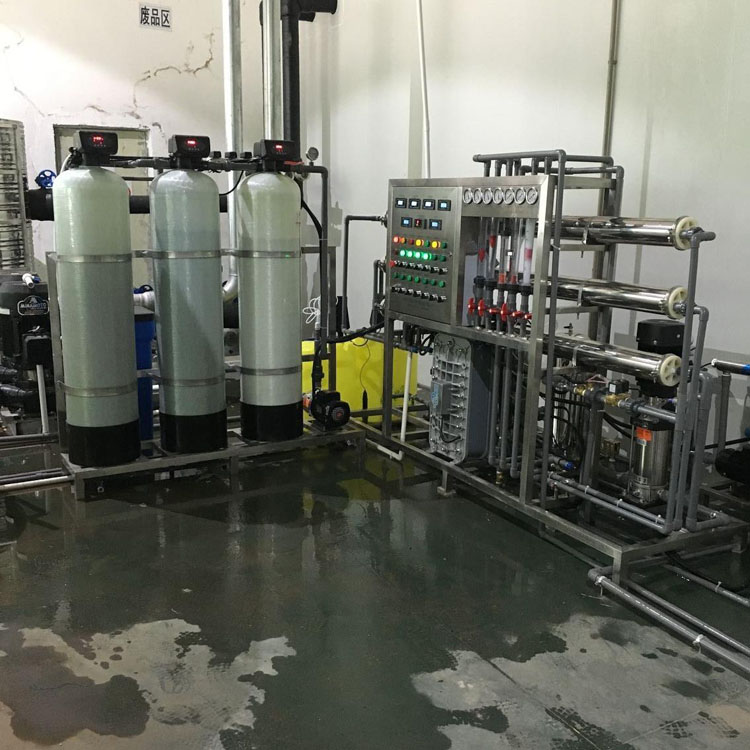

完整反渗透系统,包括保安过滤器 、高压泵、反渗透膜组件、配套仪表、阀门、管系和本体组架以及加药清洗设备等。反渗透系统采用就地/远方控制运行方式。中间水箱的水位及系统制水量等监测仪表的配置满足远方控制启动、停运或系统切换的要求。
1.保安过滤器
保安过滤器的结构满足快速更换滤元的要求,进入保安过滤器的水管上设排放阀。
2.反渗透给水泵(高压泵)
高压泵采用立式多级水泵,管道及附件的材料均采用不锈钢。高压泵出口装设慢开门装置(控制阀门开启速度)和压力开关,以防膜组件受高压水的冲击及延时压力高时报警及停泵。
对膜组件受高压水的冲击及延时压力高报警及停泵信号,装设压力开关。密封方式考虑耐腐蚀,机械密封。反渗透给水泵进口装压力开关,压力低时报警及停泵。出口装高压开关,压力高时报警及停泵。
3.反渗透(RO)装置
RO装置的设置为2个系列单元,每列都能单独运行,也可同时运行。反渗透膜元件的选型根据水质特点来选择透水量大、脱盐率高、化学稳定性好及机械强度好的膜。
RO膜元件的设计水通量应按照膜元件规定的水通量低值选取。并应选择合理的排列组合,保证膜元件正常运行和合理的清洗周期。根据水质特点及要求明确给出给水加药种类及加药点。化学清洗液的选择根据给水水质和所选用反渗透膜组件的特性确定,提出所需药品种类和要求。RO装置给水总管及各段浓水管、产水进出水管上设有足够的接口及阀门,以便清洗时与清洗液进出管相连。
RO浓水排水装有流量控制阀(电磁阀),以控制水的回收率。RO装置的设计避免膜元件承受反压。RO装置进水管和产品水管设取样点,取样点的数量及位置能有效地诊断并确定系统的运行状况。
4.清洗系统
清洗设备包括清洗箱、清洗泵、保安过滤器、清洗箱电加热器以及管道、阀门、仪表等,所有设备应组装在一个底盘上,构成一个单元。清洗系统的材质和防腐涂层应能适用于所用的清洗液。清洗箱配带电加热器。
5.冲洗系统
冲洗系统包括冲洗泵、阀门、管道等。设计高压泵停泵时,联动冲洗泵。冲洗系统的控制采用程序自动运行及就地操作方式。
6.反渗透系统管道
整个系统的管道设计避免死角,以防细菌的生长,并设有冲洗系统。高压管道采用相应介质耐腐蚀的不锈钢(外表面抛光)。
7.反渗透系统仪表
系统配置的监控仪表数量应满足本系统安全、稳定、可靠运行的需要。流量测量取样点:每台反渗透给水、总产品水、清洗水(在保安过滤器后)装设就地流量指示。
压力测量取样点:RO各段进口及浓水出口装设就地压力指示表等;反渗透给水泵进出口设压力开关。分析仪表测量取样点:两台保安过滤器进口(母管)设自动SDI仪;液位测量取样点:清洗水箱设液位计(带液位报警信号),并实现相应联锁启、停泵的功能。
